Welke koppeling, afsluiter of slang past bij welke industrie?

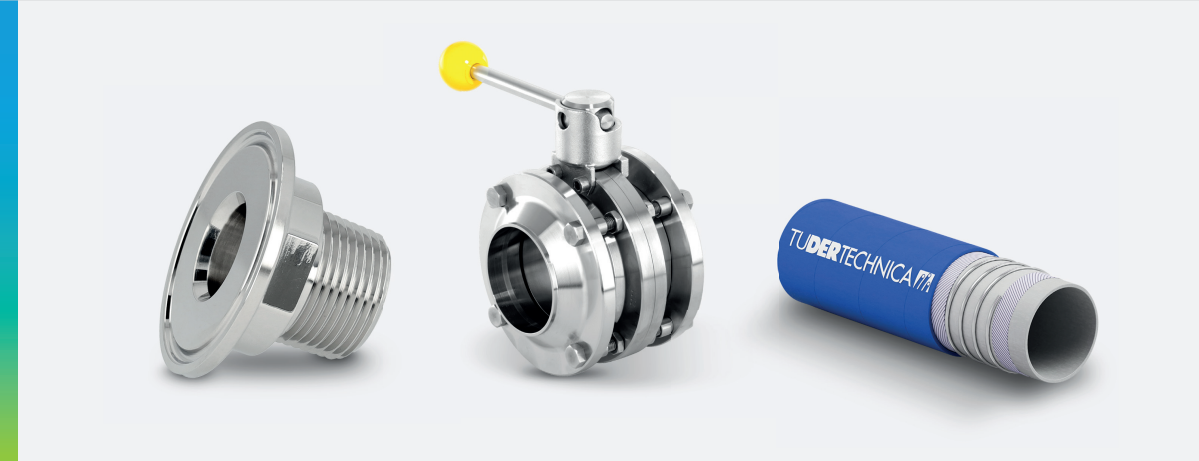

In sectoren waar betrouwbaarheid, veiligheid, hygiëne en asepsis centraal staan, is het kiezen van de juiste koppeling, afsluiter of slang essentieel. Elk proces stelt specifieke eisen aan de materialen, afdichtingstechniek en verbindingsnorm. Rodesta helpt u graag op weg in de wereld van DIN-koppelingen, industriële fittingen en hygiënische of aseptische normen. In dit artikel geven we een overzicht van welke koppelingen, afsluiters en slangen geschikt zijn voor farmaceutische toepassingen, voedingsmiddelenindustrie en (chemische) industriële processen.

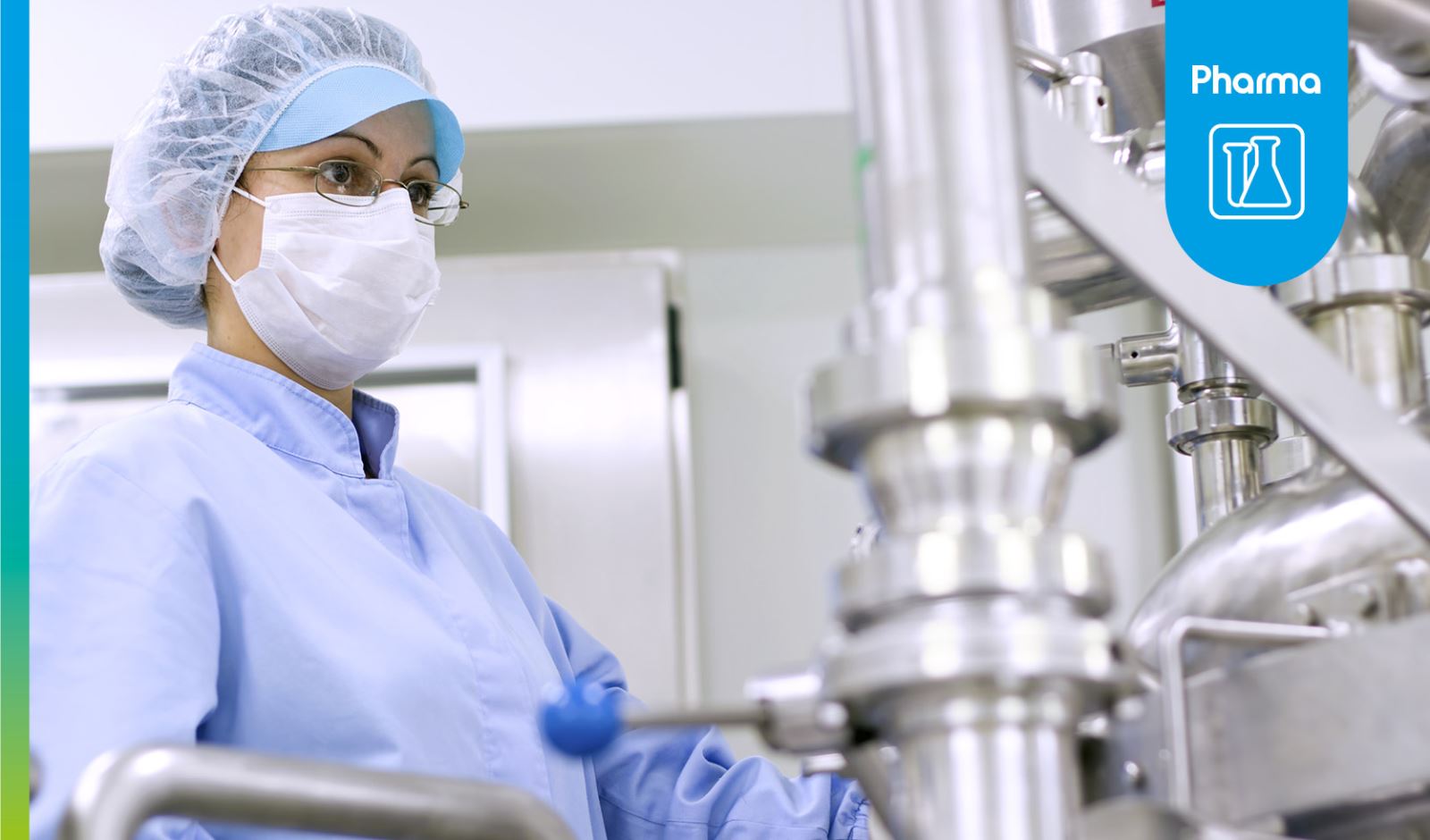

Farmaceutische industrie
In farmaceutische processen mogen geen compromissen worden gesloten op het gebied van steriliteit en veiligheid. Slangen, koppelingen en afsluiters moeten niet alleen chemisch resistent zijn, maar ook bestand zijn tegen intensieve reiniging en sterilisatie. Daarnaast is documentatie en traceerbaarheid cruciaal voor audits en validatie. Daarom kiest men in deze sector vrijwel altijd voor oplossingen die voldoen aan de hoogste normen voor aseptisch ontwerp en reinigbaarheid.
De farmaceutische sector stelt de hoogste eisen aan asepsis, steriliteit en traceerbaarheid. Componenten moeten voldoen aan strikte validatie-eisen en internationale standaarden zoals GMP en USP Class VI. Materialen moeten bestand zijn tegen frequente reinigings- en sterilisatieprocessen (CIP/SIP) en mogen geen contaminatie veroorzaken.
Aanbevolen koppelingen en fittingen
DIN 11864-2 en DIN 11864-3
Hoogwaardige flens- en clamp koppelingen voor aseptische processen. Ze worden vooral toegepast in farmaceutische en biotechnologische installaties die moeten voldoen aan GMP-richtlijnen.
ASME BPE
ASME BPE (Bio Processing Equipment) is de wereldwijd toonaangevende standaard voor aseptisch ontwerp in de farmaceutische industrie. De norm specificeert onder andere wanddiktes, afwerkingsgraad (Ra-waarden), toleranties en lasprocedures voor leidingsystemen. Koppelingen volgens ASME BPE worden vaak toegepast in systemen waar validatie, traceerbaarheid en aseptische integriteit cruciaal zijn. Ze zijn ontworpen voor eenvoudige reiniging en sterilisatie (CIP/SIP) en worden vaak gebruikt in combinatie met clamp fittingen vergelijkbaar met DIN 32676.
Aanbevolen afsluiters
Aseptische terugslagkleppen
Speciaal ontworpen voor toepassingen waar steriele procesvoering vereist is. Deze kleppen hebben een dode-ruimtevrij ontwerp en voldoen aan de strengste eisen voor CIP- en SIP-reiniging. Ideaal voor systemen waar terugstroming absoluut vermeden moet worden, zoals in farmaceutische of biotechnologische processen.
Membraanafsluiters
Dé standaard in de farmaceutische industrie vanwege hun steriele en aseptische ontwerp. Het flexibele membraan zorgt voor een fysiek gescheiden aandrijving, waardoor contaminatierisico's tot een minimum worden beperkt. Volledig compatibel met GMP, CIP en SIP.
Aanbevolen slangen
- Gladde binnenwand en minimale diffusie zoals, Silicone, UPE of PTFE (Tefl on®)
- Zuig- en persslang
- Uitzonderlijke chemische bestendigheid.
- Volledige traceerbaarheid (batch- en heatnummer).
- FDA- en EC 1935/2004-conform
- USP class VI main requirements; ISO 10993 - 5:2009
In de farmaceutische industrie worden slangen vrijwel altijd geperst met aseptische koppelingen volgens DIN 11864-2 (flens), DIN 11864-3 (clamp) of Tri-Clamp (ASTM A270, DIN 32676 of ISO 1127), afhankelijk van het procesontwerp en de validatie-eisen. Deze koppelingen voldoen aan de hoogste normen op het gebied van reinigbaarheid, steriliteit en traceerbaarheid, en zijn geschikt voor CIP- en SIP-processen.

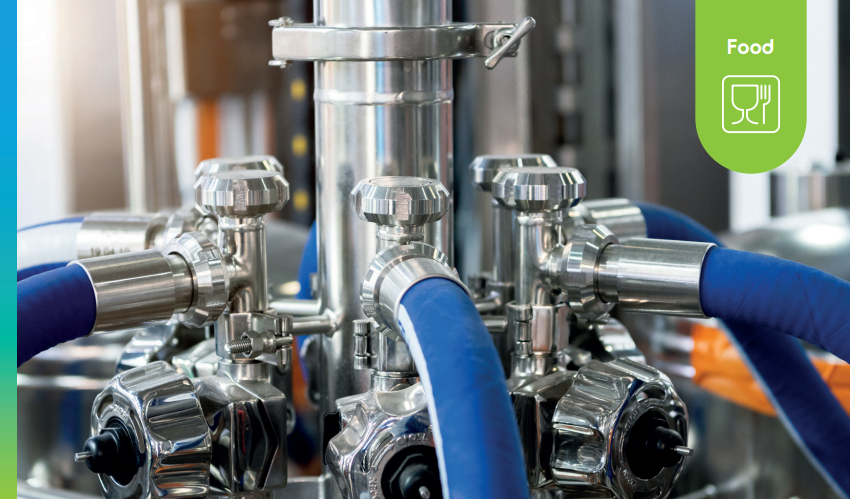

Voedingsmiddelenindustrie
De voedingsmiddelenindustrie vereist componenten die eenvoudig te reinigen en te demonteren zijn, zonder dat dit ten koste gaat van hygiëne of veiligheid. De productieprocessen variëren van koude dranken tot hete zuivel en sterk zure of vette producten. Slangen en koppelingen moeten dus niet alleen bestand zijn tegen het product, maar ook tegen reinigingsmiddelen, temperatuurschommelingen en druk.
In deze sector zijn hygiëne, reinigbaarheid en demontagegemak belangrijk. Componenten moeten bestand zijn tegen CIP/SIP-reiniging.
Aanbevolen koppelingen en fittingen
DIN 11851
Veelgebruikte hygiënische schroefkoppeling in de voedingsmiddelen-, dranken- en chemische industrie. De koppeling is eenvoudig te monteren en demonteren en geschikt voor processen met regelmatige reiniging. In combinatie met een D-ring zorgt dit type koppeling voor een lekvrije en hygiënische verbinding.
DIN 11864-1, DIN 11864-2 en DIN 11864-3
De DIN 11864-series zijn hoogwaardige schroef-, flens- en clamp koppelingen voor hygiënische en aseptische processen. Ze worden vooral toegepast in kritische foodprocessen en in farmaceutische en biotechnologische installaties die moeten voldoen aan GMP-richtlijnen.
DIN 11853-1, DIN 11853-2, DIN 11853-3
Lijken op bovengenoemde DIN 11864-series, maar worden vooral ingezet in hygiënische (niet-aseptische) food-toepassingen. Voldoen aan hoge reinigbaarheidseisen, zonder dat aseptische sterielheid vereist is.
DIN 32676 (Tri-clamp)
Een veelgebruikte clamp koppeling in de voedselverwerkende industrie, eenvoudig te (de)monteren en ideaal voor CIP- en SIP-reiniging.
DIN 11852
Lasfittingen zoals T-stukken, 90° en 45° bochten, verloopstukken en andere verbindingscomponenten. Geschikt voor RVS leidingsystemen die onder hoge hygiënische eisen moeten presteren.
Aanbevolen afsluiters
Kogelafsluiters (dode ruimte-vrije)
ideaal voor toepassingen waar productresten en bacteriegroei vermeden moeten worden. Geschikt voor hygiënische en aseptische processen en CIP/SIP-reiniging. Leverbaar in verschillende configuraties met een hoogwaardige afwerking.
Vlinderkleppen
Compact, eenvoudig te bedienen en geschikt voor CIP/SIP-reiniging. Veelgebruikt in de zuivel-, drank- en voedingsmiddelenindustrie.
Terugslagkleppen
Voorkomen terugstroming en zijn essentieel voor de procesveiligheid in hygiënische installaties.
Aanbevolen slangen
- Binnenwand van NBR, HNBR, BUTYL, EPDM, Silicone of UPE of PTFE (Tefl on®)
- Geschikt als zuig- en persslang
- Temperatuurbestendigheid tot 200°C
- FDA- en EC 1935/2004-conform
- USP class VI main requirements; ISO 10993 - 5:2009
De meeste slangen in de voedingsmiddelenindustrie worden doorgaans voorzien van perskoppelingen volgens DIN 11851, DIN 11864 of Tri-Clamp (DIN 32676), afhankelijk van de specifieke toepassing en de gestelde hygiënische vereisten.
Chemische & industriële industrie
In chemische en industriële toepassingen staan robuustheid, duurzaamheid en veiligheid centraal. Producten kunnen agressief, schurend, ontvlambaar of onder hoge druk en temperatuur zijn. Hier is de juiste materiaalkeuze van levensbelang om uitval, lekkage of schade aan installaties te voorkomen. Aseptiek is hier zelden een vereiste, maar chemische bestendigheid, drukvastheid en antistatische eigenschappen zijn dat des te meer.
Hier ligt de focus op procesveiligheid, druk- en chemische bestendigheid. Asepsis is doorgaans niet vereist. Selectie gebeurt op basis van bestendigheid tegen agressieve media en mechanische belasting.
Aanbevolen koppelingen, fittingen
BSP- en NPT-schroefdraadfittingen
Veelvoorkomende draadaansluitingen voor industriële processen. BSP (British Standard Pipe) en NPT (National Pipe Thread) worden gebruikt voor afsluitbare schroefverbindingen onder druk.
Flensverbindingen volgens EN 1092-1 / ASTM A182
Robuuste koppelmethodes voor leidingsystemen onder hoge druk.
Aanbevolen afsluiters
Industriële kogelkranen
Bestand tegen hoge drukken en temperaturen, geschikt voor chemische media.
Vlinderkleppen
Toegepast in grotere leidingsystemen voor het regelen van stroming.
Terugslagkleppen (swing check of in-line)
Voorkomen terugstroming en beschermen pompen en leidingen.
Aanbevolen slangen
- Chemisch bestendige binnenwanden van EPDM, FKM (Viton®), UPE, PTFE (Tefl on®) en FEP
- Zuig- en persslang ontworpen volgens EN 12115-norm voor chemische producten
- Slangen met stalen spiraal- of vlechtinlagen voor hoge drukbestendigheid
- Temperatuurbestendigheid afhankelijk van medium en proces, vaak tot +200 °C
- Slangen volgens industriële normen, inclusief antistatische eigenschappen indien nodig
In industriële en chemische toepassingen worden slangen doorgaans geperst met koppelingen die voldoen aan industriële normen zoals BSP, NPT of fl ensverbindingen (EN of ANSI/ASME). Afhankelijk van de bedrijfsdruk, het medium en de temperatuur worden ook gelaste koppelingen of schroefverbindingen toegepast. Bij chemisch agressieve media wordt vaak gekozen voor slangen met een PTFE-binnenwand in combinatie met roestvaststalen koppelingen voor maximale bestendigheid en veiligheid.
Deze oplossingen zijn ontworpen voor toepassingen in o.a. de chemie, energie, waterbehandeling, tankopslag en algemene procesindustrie. Rodesta helpt u graag bij de selectie van betrouwbare componenten die voldoen aan Europese en internationale normen zoals EN, ASTM, BSP of NPT.
Conclusie
Of het nu gaat om een zuivellijn, een farmaceutische clean room of een industriële menginstallatie — elke sector vraagt om specifi eke slang- en koppeltechniek. Rodesta helpt u met een zorgvuldig samengesteld assortiment volgens internationale normen zoals ASME BPE, DIN 11864, DIN 11853, DIN 32676 en DIN 11852. Voor de industrie bieden wij oplossingen volgens EN- en ASTM-standaarden. Neem gerust contact met ons op voor advies op maat
Veelgestelde vragen (FAQ)
Welke normeringen zijn het belangrijkst voor farmaceutische toepassingen?
DIN 11864-2, DIN 11864-3 en ASME BPE zijn de meest gebruikte normen voor aseptische koppelingen. Ze garanderen hoge reinigbaarheid, CIP-/SIP-bestendigheid en traceerbaarheid.
Wat is het verschil tussen DIN 11864 en DIN 11853?
Het verschil zit in de lengte van de laseinden:
- DIN 11864-componenten hebben lange laseinden, geschikt voor orbitaal lassen. Deze uitvoering maakt gecontroleerde warmte-inbreng mogelijk en minimaliseert inbrand. Ideaal voor aseptische toepassingen in de farmaceutische industrie waarbij validatie en traceerbaarheid vereist zijn.
- DIN 11853-componenten hebben korte laseinden, bedoeld voor standaard TIG-lassen. Deze uitvoering wordt vaak toegepast in hygiënische processen in de voedingsmiddelenindustrie, waar asepsis minder kritisch is.
Kan ik Tri-Clamp fittingen gebruiken in de voedingsmiddelenindustrie?
Ja, Tri-Clamp koppelingen volgens DIN 32676 worden vaak toegepast vanwege hun eenvoudige montage en reinigbaarheid. Ze zijn geschikt voor CIP-/SIP-reiniging en voldoen aan de voedselveiligheidsnormen.
Welke slangmaterialen zijn geschikt voor chemische toepassingen?
EPDM, FKM (Viton®), PTFE, UPE en FEP zijn veelgebruikte materialen. Voor hoge chemische bestendigheid wordt vaak gekozen voor PTFE met roestvaststalen koppelingen.
Welke normen gelden in de industriële sector?
In industriële toepassingen worden meestal EN-normen (zoals EN 1092-1 voor flenzen), ASTM-normen (zoals ASTM A182), en draadaansluitingen zoals BSP of NPT toegepast. Slangen voor chemische producten voldoen vaak aan EN 12115.
Welke certificeringen zijn relevant bij slangassemblages?
Afhankelijk van de toepassing: FDA, EC 1935/2004, USP Class VI, ISO 10993-5:2009. Voor chemie geldt EN 12115. Traceerbaarheid via batch- of heatnummer is vaak vereist.
Rodesta levert een breed assortiment roestvast stalen componenten uit voorraad, in DIN, ISO en INCH afmetingen, inclusief toebehoren. Wilt u advies over de juiste koppeling, afsluiter of slang voor uw toepassing? Onze specialisten denken graag met u mee.
